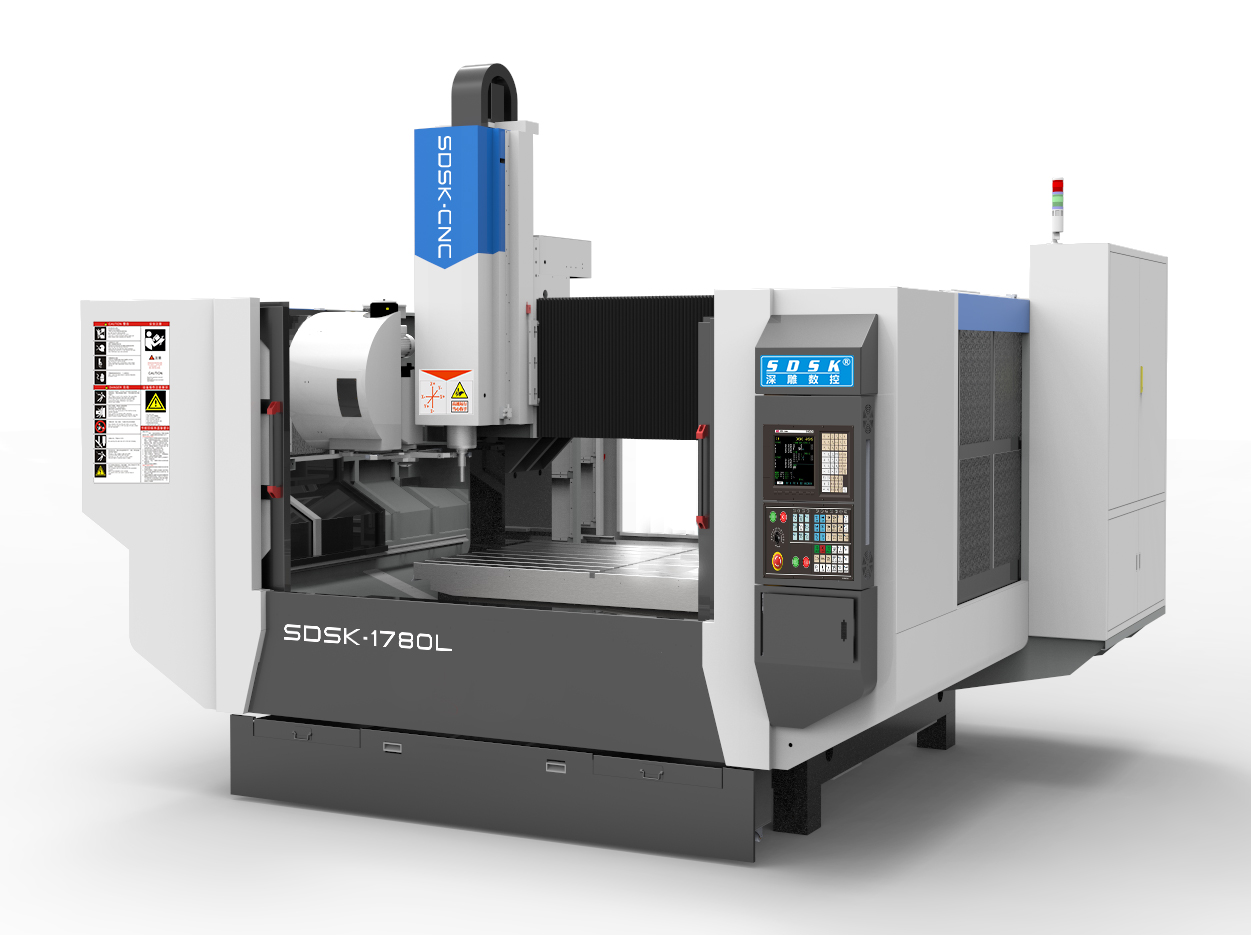

    輕型龍門加工中心BT40/1780L





    輕型龍門加工中心BT40/1780L






















                            產品描述







一、機器簡介：

SDSK-L機型系列是專門為客戶量身定做的輕型龍門加工中心;配有臺灣圣杰24位刀臂式刀庫; 換刀速度為2秒；運動方式為Y軸工作臺前后移動，X軸機頭左右移動，Z軸上下移動。 機身采用頂級的濟南花崗巖(大理石)結構、永遠不變形;三軸采用進口臺灣上銀精密級直線導軌，臺灣TBI  研磨級滾珠絲桿，德國聯軸器，伺服電機，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水和噴霧系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性;特別適用于各類鋼銅、鋁、壓克力、塑料等零件的精密精雕、雕銑、摩擦攪拌焊、擴孔、鉆孔、攻絲加工。

另可加裝第四旋轉軸、側銑頭、探頭功能。

二、機器主要配置清單(單位:mm)





			序號
			規  格  說  明
			數量





			深雕數控系統（法蘭克技術基礎）/3軸伺服電機/主軸伺服驅動(可另選)
			全套





			X/Y/Z軸用  臺灣上銀或臺灣銀泰 精密級滾珠絲桿
			全套





			X/Y/Z軸用  臺灣上銀或臺灣TBI  精密級滾柱直線導軌
			全套








    1.
      2.



			可選項:



    1. 大理石床身，鑄鐵工作臺。
      2.

    2. 鑄鐵床身，鑄鐵工作臺。
      3.



			1套








    1.
      2.



			可選項:

			1.電主軸 1.2萬轉/rpmin/11KW/扭矩28Nm/外徑150mm/氣動換刀/帶編碼器/BBT40。

			2.電主軸 1.8萬轉/rpmin/18KW/扭矩60Nm/外徑190mm/氣動換刀/帶編碼器/BBT40。
			1個








    1.
      2.



			臺灣圣杰24位刀臂式刀庫
			1套








    1.
      2.



			進口NSK/GMI  P級角接觸配對軸承
			全套








    1.
      2.



			主軸油冷機
			1臺








    1.
      2.



			電子手輪
			1套








    1.
      2.



			對刀儀
			1個








    1.
      2.



			X/Z軸配三防布風琴罩/Y軸配鋼板罩
			各1套








    1.
      2.



			配電柜恒溫系統









    1.
      2.



			施耐德電氣配件









    1.
      2.



			X/Y/Z軸配塑料拖鏈
			各1套








    1.
      2.



			自動潤滑黃油泵
			1套








    1.
      2.



			空氣過濾器
			2套








    1.
      2.



			噴水及水氣混合噴霧裝置
			各2套








    1.
      2.



			水泵
			1套








    1.
      2.



			機床附件
			1套








    1.
      2.



			BBT40刀柄
			2個








    1.
      2.



			雙螺+1鏈板式自動排渣機
			全套





三、設備主要技術參數：(單位:mm)






			機型
			SDSK-2012L
			SDSK-2015L
			SDSK-2516L
			SDSK-3020L




			外型尺寸
			長4300寬3400高3000
			長4300*寬4100*高3000
			長4800*寬4300*高3000
			長5300寬5200高3000




			鋁工作臺尺寸
			X2000/Y1200（T槽）
			X2000/Y1500（T槽）
			X2500/Y1600（T槽）
			X3000/Y2000（T槽）




			龍門寬度
			2100
			2100
			2600
			3100




			主軸鼻端至臺面
			650
			650
			650
			650




			X/Y/Z行程
			2050*1300*450
			2050*1600*450
			2550*1700*450
			3050*2100*450




			最大空走速度
			40000mm/min
			40000mm/min
			40000mm/min
			40000mm/min




			最大加工速度
			12000mm/min
			12000mm/min
			12000mm/min
			12000mm/min




			控制系統
			深雕數控系統
			深雕數控系統
			深雕數控系統
			深雕數控系統




			伺服系統
			交流伺服
			交流伺服
			交流伺服
			交流伺服




			系統分辨率
			0.001
			0.001
			0.001
			0.001




			三軸垂直度
			0.015mm
			0.015mm
			0.015mm
			0.015mm




			整機定位精度
			士0.02mm
			士0.02mm
			士0.02mm
			士0.02mm




			局布定位精度
			300 mm內±0.01mm
			300 mm內±0.01mm
			300 mm內±0.01mm
			300 mm內±0.01mm




			重復定位精度
			0.005mm
			0.005mm
			0.005mm
			0.005mm




			主軸數
			1個
			1個
			1個
			1個




			電主軸功率
			18KW/個(可另選配)
			18KW/個 (可另選配)
			18KW/個(可另選配)
			18KW/個(可另選配)




			刀臂式刀庫
			24T
			24T
			24T
			24T




			換刀方式
			自動
			自動
			自動
			自動




			主軸轉速
			18000rpm/min
			18000rpm/min
			18000rpm/min
			18000rpm/min




			夾持刀柄
			BBT40(最大12mm)
			BBT40(最大12mm)
			BBT40(最大12mm)
			BBT40(最大12mm)




			對刀方式
			自動
			自動
			自動
			自動




			可裝料高度
			500mm
			500mm
			500mm
			500mm




			臺面承受負荷
			2000Kg
			2000Kg
			3000Kg
			4000Kg




			額定電壓
			380V/50HZ
			380V/50HZ
			380V/50HZ
			380V/50HZ




			整機最大功率
			32KW
			32KW
			35KW
			35KW




			整機重量
			13500Kg
			15500Kg
			18500Kg
			22000Kg
