2021年爆款上市雙頭精雕機SDSK-2Z-V5-BT30

日期：02-23 屬于：新品發布

雙頭精雕機SDSK-2Z-V5-BT30系列機型-技術參數及配置單

一、機器簡介：
SDSK-2Z-V5-BT30機型是專門為客戶量身定做的大型雙頭精雕機;配有臺灣圣杰2*16位飛碟式刀庫，換刀速度為2秒; 運動方式為Y軸工作臺前后移動，X軸機頭左右移動，2Z軸可單獨上下移動也可同時上下移動。機身采用頂級的花崗巖(大理石)結構、永遠不變形;采用進口臺灣上銀精密級直線導軌，臺灣TBI 研磨級滾珠絲桿，德國聯軸器，伺服電機，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，水循環冷卻液噴水及噴霧系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性;特別適用于各類銅、鋁、壓克力、塑料等零件的精密高光、雕銑、攻絲加工。

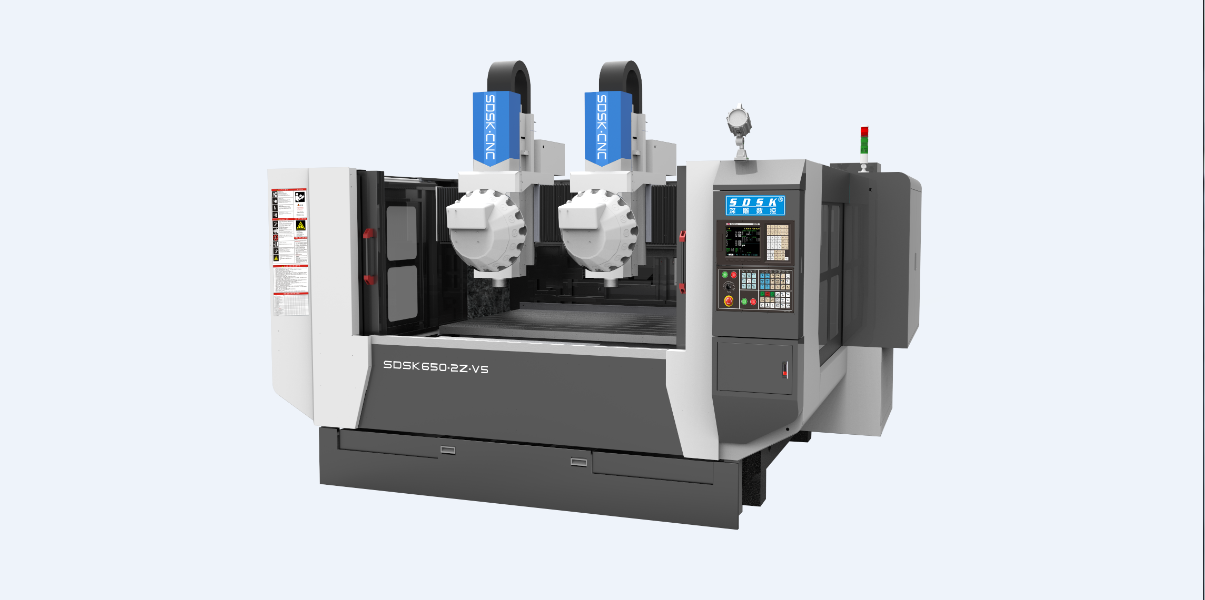

(圖片僅供參考，以實物為準，可選全罩)
二、機器主要配置清單：(單位:mm)

序號	規格說明	數量
	板金：2mm鋼板、烤漆(不銹鋼水箱)	1套
	鋁工作臺尺寸：厚度50，帶T型槽	1個
	大理石機身，大理石橫梁	1套
	鑄鐵機械零配件	1批
	X/Y/2Z軸用臺灣上銀精密級直線導軌	全套
	X/Y/2Z軸用臺灣TBI精密級研磨級滾珠絲桿	全套
	深雕數控系統(法蘭克技術基礎)/4軸匯川伺服電機/主軸伺服驅動	全套
	配電柜恒溫系統	1套
	施耐德電氣配件	1批
	電主軸 (型號BT30/7.5-125) 30000rpmin，7.5KW，外徑125mm，帶編碼器，帶法蘭，帶定位槽。	2個
	臺灣圣杰16位飛碟式刀庫	2套
	進口NSK P級角接觸配對軸承	全套
	主軸水冷機	1臺
	電子手輪	1套
	Y軸工作臺兩側自動螺旋排渣 (另可選)	無
	履帶排削機 (另可選)	無
	對刀儀	1個
	X/Y/Z軸配三防布風琴罩	各1套
	X/Y/Z軸配塑料拖鏈	各1套
	自動潤滑油泵	1套
	空氣過濾器	2套
	噴水及水氣混合噴霧裝置	各1套
	水泵	1套
	機床附件	1套
	BT30刀柄	10個

設備主要技術參數：(單位:mm)

列表1:

機型	SDSK650-2Z-V5	SDSK850-2Z-V5	SDSK1000-2Z-V5	SDSK1000-2Z-V5
外型-長寬高	290025002900	323027002900	340026802900	340036302900
工作臺尺寸XY	1300*800	1700*800	2000*800	2000*1200
工作臺至地面高度	820	820	820	820
龍門寬度	1360	1760	2060	2060
主軸鼻端至臺面	最高556 最低116	最高556 最低116	最高556 最低116	最高556 最低116
X/Y/Z行程	700850450	900850450	1050850450	10501250450
最大空走速度	48000mm/min	48000mm/min	48000mm/min	48000mm/min
最大加工速度	12000mm/min	12000mm/min	12000mm/min	12000mm/min
控制系統	深雕數控系統	深雕數控系統	深雕數控系統	深雕數控系統
伺服系統	交流伺服	交流伺服	交流伺服	交流伺服
系統分辨率	0.001	0.001	0.001	0.001
三軸垂直度	0.015mm	0.015mm	0.015mm	0.015mm
整機定位精度	±0.015mm	±0.015mm	±0.015mm	±0.015mm
局布定位精度	300mm ±0.01mm	300mm ±0.01mm	300mm ±0.01mm	300mm ±0.01mm
重復定位精度	0.005mm	0.005mm	0.005mm	0.005mm
主軸數	2個 (主軸距離650mm)	2個 (主軸距離650mm)	2個 (主軸距離1000mm)	2個 (主軸距離1000mm)
電主軸功率	7.5KW	7.5KW	7.5KW	7.5KW
飛碟式刀庫	2*16位	2*16位	2*16位	2*16位
換刀方式	自動	自動	自動	自動
主軸轉速	30000rpm/min	30000rpm/min	30000rpm/min	30000rpm/min
夾持刀柄	BT30	BT30	BT30	BT30
對刀方式	自動	自動	自動	自動
臺面承受負荷	1500Kg	1500Kg	1500Kg	1500Kg
額定電壓	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ
整機最大功率	24.5KW	24.5KW	24.5KW	24.5KW
整機重量	5300Kg	6300Kg	7300Kg	8000Kg

列表2:

機型	SDSK1250-2Z-V5	SDSK1500-2Z-V5
外型-長寬高	455042302900	555052302900
工作臺尺寸XY	2500*1500	3000*2000
工作臺至地面高度	820	820
龍門寬度	2560	3060
主軸鼻端至臺面	最高556 最低116	最高556 最低116
X/Y/Z行程	13001550450	16002050450
最大空走速度	48000mm/min	48000mm/min
最大加工速度	12000mm/min	12000mm/min
控制系統	深雕數控系統	深雕數控系統
伺服系統	交流伺服	交流伺服
系統分辨率	0.001	0.001
三軸垂直度	0.015mm	0.015mm
整機定位精度	±0.015mm	±0.015mm
局布定位精度	300mm ±0.01mm	300mm ±0.01mm
重復定位精度	0.005mm	0.005mm
主軸數	2個 (主軸距離1250mm)	2個 (主軸距離1500mm)
電主軸功率	7.5KW	7.5KW
飛碟式刀庫	2*16位	2*16位
換刀方式	自動	自動
主軸轉速	30000rpm/min	30000rpm/min
夾持刀柄	BT30	BT30
對刀方式	自動	自動
臺面承受負荷	1500Kg	1500Kg
額定電壓	380V/50HZ	380V/50HZ
整機最大功率	24.5KW	24.5KW
整機重量	10000Kg	12000Kg
