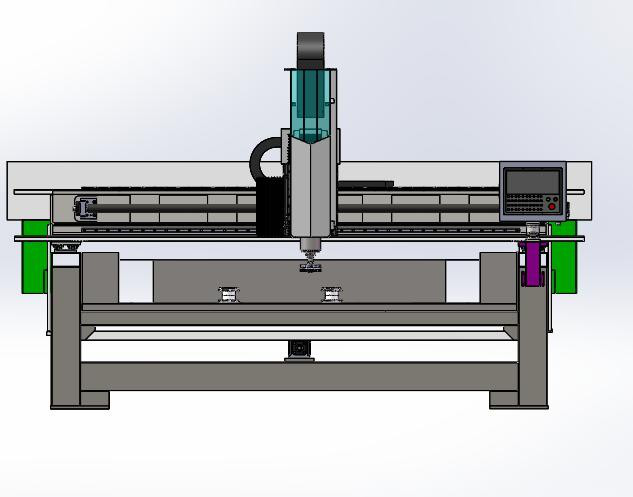

CNC 大型全功能玻璃加工機

機器簡介:
SDSK3612 機型是專門為客戶量身定做的 CNC 大型全功能玻璃加工機;動柱型運動方式;機器工作臺固定不動，Y 軸龍門前后移動，X 軸整個機頭左右移動，Z 軸機頭上下移動。
機身采用鋼件結構、三軸采用臺灣上銀滾珠絲桿，臺灣上銀直線導軌，德國聯軸器，交流伺服電機，先進的主軸制冷系統，自動潤滑系統，水循環冷卻液多點噴水系統.
保證了更高的加工精度、速度與穩定性;特別適用各類玻璃蓋板、電容屏玻璃面板、陶瓷等的精密打孔、磨邊、倒邊、、拋光等異形加工。

序號	規 格 說 明	數量
1.	機器外罩：2mm 鋼板表面噴粉(不銹鋼水箱)	1 套
2.	鋼件結構床身	1 套
3.	鋁工作臺尺寸：X 向 3600，Y 向 1200，厚度 25	1 套
4.	X.Y.Z 軸用交流伺服電機( Z 帶剎車)	套
5.	XYZ 軸用 臺灣上銀 C 級直線導軌	各 1 套
6.	X.Y.Z 軸用 臺灣上銀 C5 級滾珠絲桿	各 1 套
7.	數控系統 NC65(帶 CCD)	1 套
8.	變頻器	1 套
9.	施耐德電氣配件	1 批
10.	電主軸 3000-18000 轉，18000r/min，直徑 150mm，8KW(可選 20KW)，氣動換刀，BT 刀柄	1 個
11.	10 位直排刀庫(可選)	無
12.	BT40 刀柄	2 個
13.	電子手輪	1 個
14.	主軸水冷機	1 臺
16.	NSK P4 級角接觸軸承	6 套
18.	對刀儀	1 套
19.	X/Y/Z 軸配三防布風琴罩	各 1 套
20.	X/Y/Z 軸配塑料拖鏈	各 1 套
21	自動潤滑油泵 2 升	1 套
22	水泵	1 套

24	金環宇電線	1 批
26	工具箱及機床附件	1 套
27	控電箱恒溫系統	1 套
28	ＬＥＤ工作燈 警報系統	各 1 套
29	多點噴水裝置	1 套
30	氣動裝置	3 套
31	玻璃吸盤	6 套

設備主要技術參數：
機型 SDSK3612
外型尺寸 長 4500*寬 2300*高 2300(mm)
X/Y/Z 行程 3620*1220*300(mm)
最大空走速度 30000mm/min
最大加工速度 12000mm/min
控制系統 深雕數控系統
伺服系統 交流伺服
系統分辨率 0.001
三軸垂直度 0.02mm
定位精度 士 0.025mm
重復定位精度 0.005mm
主軸數 1
主軸功率 8KW (可選 20KW)
換刀方式 氣動
主軸轉速 3000-18000r/min
夾持刀柄 BT40 最大 25mm
對刀方式 自動
可裝料高度 250mm
臺面承受負荷 500Kg
額定電壓 380V/50HZ
整機最大功率 15KW
整機重量 4500Kg
防水 絲桿、導軌三重防水技術有效防止生銹
